線束接插件編碼規則
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2024-04-09
本文為大家總結了端子編號說明和插接器護套及附件編號說明，希望對大家在連接器和端子型號選型有幫助。

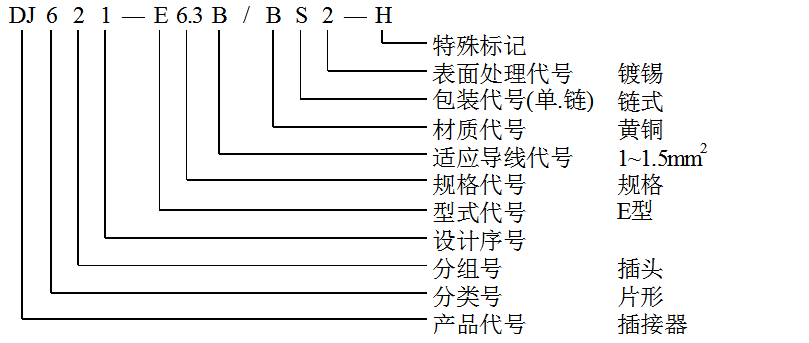

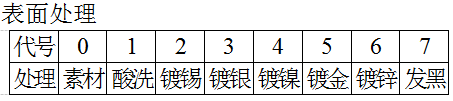

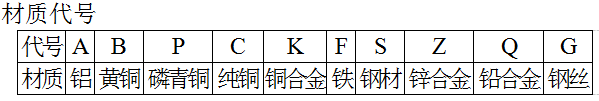

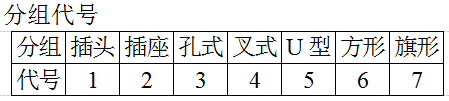

端子編號說明：
注：1端子產品若為黃銅、單粒、酸洗者“/”后面部分可不寫，作為端子原型件，否則應寫全；
2特殊標記代號：產品同時有直排、橫排時分別標上“Z”、“H”以示區別。

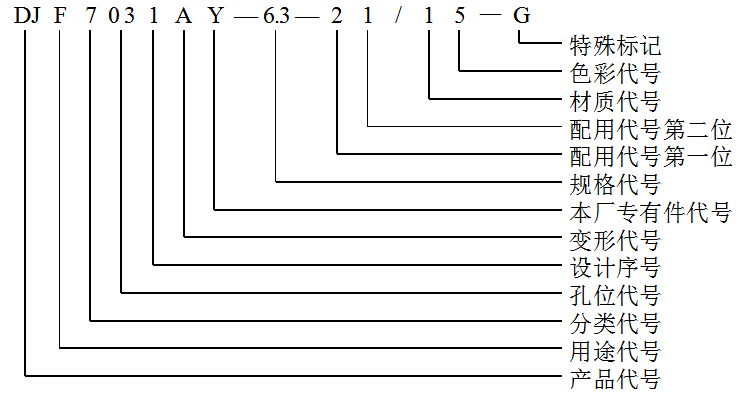

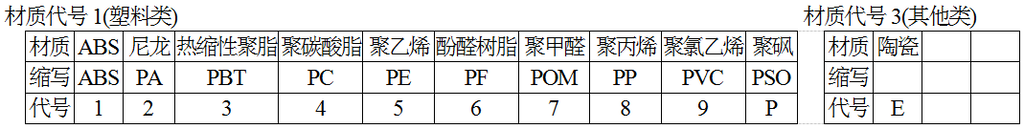

插接器護套及附件編號說明：
端子編號說明：
注：1端子產品若為黃銅、單粒、酸洗者“/”后面部分可不寫，作為端子原型件，否則應寫全；
2特殊標記代號：產品同時有直排、橫排時分別標上“Z”、“H”以示區別。
插接器護套及附件編號說明：
