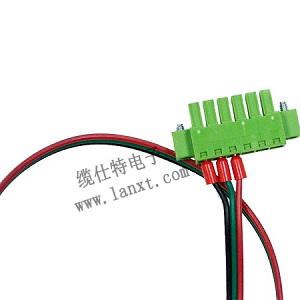

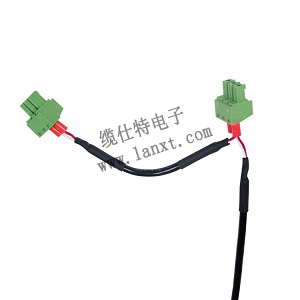

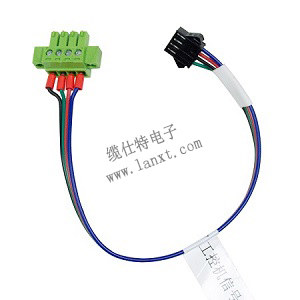

工控機信號線·線束名稱：工控機信號線·線束工藝：端子鉚壓、穿接膠殼
·連接器型號：綠色端子臺4孔、SM-4Y接插件
·插拔周期：≥5000次
·應用領域：工業自動化設備
工控機(Industrial Personal Computer，IPC)即工業控制計算機，是一種采用總線結構，對生產過程及機電設備、工藝裝備進行檢測與控制的工具總稱。工控機具有重要的計算機屬性和特征，如具有計算機CPU、硬盤、內存、外設及接口，并有操作系統、控制網絡和協議、計算能力、友好的人機界面。工控行業的產品和技術非常特殊，屬于中間產品，是為其他各行業提供可靠、嵌入式、智能化的工業計算機。
·工控機信號線顏色的含義：
紅色：代表+5V電源線（主板、硬盤、光驅等硬件上的芯片工作電壓）。
黃色：代表+12V電源線（硬盤、光驅、風扇等硬件上的工作電壓，和-12V同時向串口提供EIA電源）。
橙色：代表+3.3V電源線（直接向DIMM、AGP插槽供電）。
灰色：代表P.G信號線（電源狀態信息線，它是其他電源線通過一定電路計算所得到的結果，當按下電腦開頭鍵后，這個信號表示電源良好可以開機無信號說明有故障主板自動監測）。
藍色：代表-12V電源線（向串口提供EIA電源）
白色：代表-5V電源線（軟驅鎖相式數據分離電路）
紫色：代表+5VStandBy電源線（關機后為主板的一小部分電路提供動力，以檢測各種開機命令）
綠色：代表PS-ON信號線（主板電源開／關的信號線，未接通時有一定電壓，可以直接相對黑線接個開關作為測試用，也可以看成是開機時的開機鍵）
黑色：系統電路的地線
·咨詢熱線：181 6873 8120
·關于定制：纜仕特線束 可以根據要求改變相應線材規格、顏色、連接器型號、號碼管標識等，專注于線束加工定制，打造高品質線束產品。
